Организация видеонаблюдения в жилом комплексе одного из районов г. Санкт-Петербурга
Организация видеонаблюдения в жилом комплексе одного из районов г. Санкт-Петербурга

Заказчиком - управляющей компанией - были поставлены следующие задачи перед системой:


  1. Организация видеонаблюдения на улице с целью контроля придомовых территорий и предотвращения несанкционированного въезда посторонних автомобилей

  2. Организация внутридомового видеонаблюдения для предотвращения воровства/грабежа и вандальных действий

  3. Организация сбора данных со всех камер, установленных на трех жилых домах, в единую диспетчерскую (расположена в отдельном, четвертом здании) без использования кабельной инфраструктуры, соответственно - реализация проекта построения wi-fi мостов.


В качестве подрядной организации выступила компания Cam-Com Security, которая, в свою очередь, обратилась за технической поддержкой в QTECH. Инженерный состав QTECH подошел со всей ответственностью к проработке проекта. Было подобрано оптимальное оборудование, произведена предварительная настройка всех продуктов, проведено углубленное обучение инсталляторов компании Cam-Com Security.


Законодательством РФ для wi-fi решений, реализуемых вне помещений, установлено ограничение по мощности — не более 100 милливатт. В соответствии с этим все применяемое оборудование wi-fi от производителя QTECH на данном объекте было ограничено мощностью в 50 милливатт. Это никак не отразилось на качестве передачи пакета данных с каждого объекта в диспетчерский пункт.


Объект «Диспетчерская»

Установлено оборудование:


  • Уличная ip-видеокамера c разрешением 2 Мп — 7 шт, рекомендуем QVC-IPC-201S (3.6)

  • Купольная ip-камера антивандального исполнения с разрешением 2 Мп — 6 шт, рекомендуем QVC-IPC-202S (2.8)

  • 18-портовый коммутатор с 16 портами POE — 1 шт , рекомендуем QSW-1500-20EF-POE-AC

  • 9-портовый коммутатор с 8 портами POE, рекомендуем QSW-1500-10E-POE-D

  • 32-канальный сетевой видеорегистратор — 2 шт, рекомендуем QVC-NVR-832/8MP

  • Монитор с диагональю экрана 21,5 дюйма — 2 шт

  • Устройство Qtech QWO-320-AC-CPE представляет собой работающее одновременно в двух диапазонах клиентское устройство 802.11ac уровня предприятия для использования вне помещений, специально разработанное для использования в режиме точка-точка либо точка-многоточка. Оснащено двумя трансиверами 2x2 MIMO со скоростями передачи данных до 300 и 900 Мбит/с в диапазонах 2,4 и 5 ГГц — 1 шт.


Вся запись производится на два видеорегистратора, в которые установлены жесткие диски с оптимальной глубиной архива. Диспетчер-оператор в режиме реального времени может оперативно наблюдать за происходящим на охраняемой территории с двух мониторов, также реализована возможность удаленного подключения к архиву и к камерам в режиме реального времени для руководства со стороны управляющей компании. В перспективе рассматривается возможность предоставления доступа к камерам видеонаблюдения для всех жильцов ЖК.


Объект «Дом № 1»

Установлено оборудование:


  • Уличная ip-видеокамера c разрешением 2 Мп — 7 шт , рекомендуем QVC-IPC-201 (3.6)

  • Купольная ip-камера антивандального исполнения с разрешением 2 Мп — 6 шт , рекомендуем QVC-IPC-202V (2.8)

  • 18-портовый коммутатор с 16 портами POE — 1 шт , рекомендуем QSW-1500-20EF-POE-AC

  • Wi-Fi точка внешнего исполнения QWO-880-AC-CPE — 1 шт

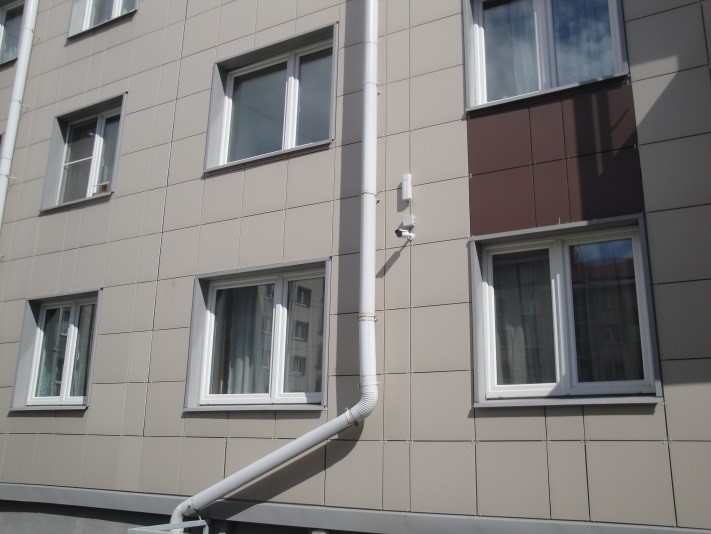

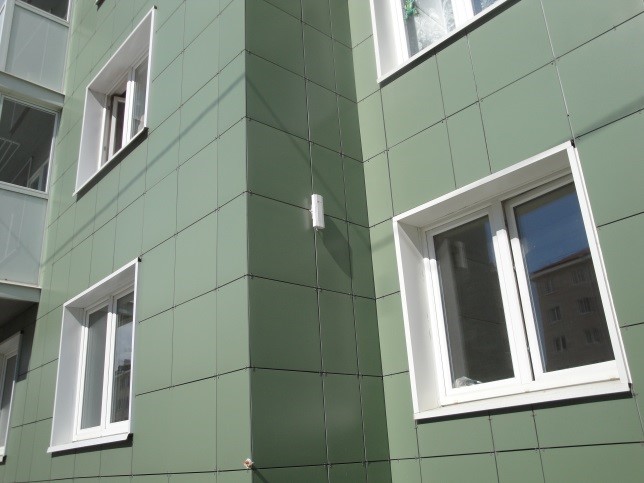

Уличные камеры установлены по торцам дома для наблюдения за придомовой территорией, внутренние камеры установлены в парадных. Передача потоков видео в диспетчерскую происходит через коммутатор, который транслирует потоки через внешнюю wi-fi точку.



Объект « Дом № 2»

Установлено оборудование:


  • Уличная ip-видеокамера c разрешением 2 Мп — 6 шт, рекомендуем QVC-IPC-201 (3.6)

  • Купольная ip-камера антивандального исполнения с разрешением 2 Мп – 4 шт, рекомендуем QVC-IPC-202V (2.8)

  • 18-портовый коммутатор с 16 портами POE — 1 шт, рекомендуем QSW-1500-20EF-POE-AC

  • Wi-Fi точка внешнего исполнения QWO-880-AC-CPE — 1 шт

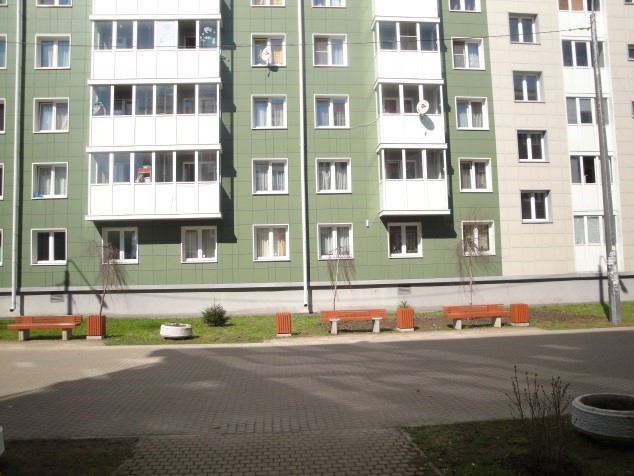

Уличные камеры установлены на фасаде дома для наблюдения за зоной отдыха жильцов внутри двора, внутренние камеры установлены в парадных. Передача потоков видео в диспетчерскую происходит через коммутатор, который транслирует потоки через внешнюю wi-fi точку.



Объект «Дом №3

Установлено оборудование:


  • Уличная ip-видеокамера c разрешением 2 Мп — 4 шт, рекомендуем QVC-IPC-201 (3.6)

  • Купольная ip-камера антивандального исполнения с разрешением 2 Мп — 3 шт, рекомендуем QVC-IPC-202V (2.8)

  • 18-портовый коммутатор с 16 портами POE — 1 шт, рекомендуем QSW-1500-20EF-POE-AC

  • Wi-Fi точка внешнего исполнения QWO-880-AC-CPE -1 шт

Уличные камеры установлены на фасаде дома для наблюдения за автомобильной парковкой жильцов, а также на торцах здания с целью контроля движения транспорта на придомовой территории. Внутренние камеры установлены в парадных. Передача потоков видео в диспетчерскую происходит через коммутатор, который транслирует потоки через внешнюю wi-fi точку.



Описанные решения позволили не только решить задачи заказчика в лице управляющей компании ЖК, но и существенно сэкономить на трех действиях:


  1. применении дополнительной кабельной инфраструктуры между домами и диспетчерской

  2. установке видеорегистраторов и жестких дисков в каждом из домов

  3. необходимости проведения планового обслуживания вышеуказанного оборудования (кабель, регистраторы)


Ключевым преимуществом применения wi-fi мостов является стабильность передачи пакета данных вне зависимости от использования удаленных облачных решений, что является особенно актуальным в контексте блокировок таких сервисов Роскомнадзором.


Компания QTECH выражает благодарность ключевому партнеру в СЗФО — компании Cam-Com Security, а также лично директору Ковальчуку А. М.

Для наших инженеров не существует нерешаемых задач, любые нетривиальные решения вопрос времени. Всегда рады оказать профессиональную поддержку!
